超声波焊接机变幅杆的作用

2021-12-22 17:43
超声波焊接机主要由超声波发生器、换能器、变幅杆、焊接工具头组成,在焊接过程中50/60Hz的低频交流电输入到超声波功率发生器,超声波功率发生器将低频交流电转换成相应工作频率的交流电并输送到压电换能器,换能器由于逆压电效应会产生机械振动,经过变幅杆扩大振动幅值,焊接工具头对其振幅进一步放大,并将超声频振动作用于焊接件。超声塑料焊接的工作原理是超声振动通过上焊接件将能量传送到焊区,由于两焊接件的交界面应力大,会产生局部高温使塑料熔化,在焊接压力的作用下使两焊接件连接在一起。
超声波焊接机变幅杆
超声波焊接机变幅杆

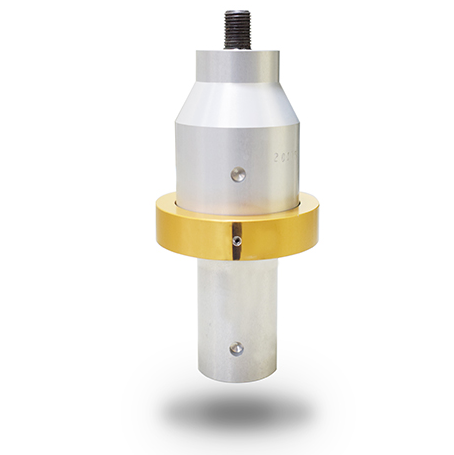

超声波焊接机变幅杆的作用


超声变幅杆是超声波振动系统中至关重要的一个环节,它的最大作用时聚能,其实变幅杆也叫做聚能器,用来调节换能器的输出,放大振子的位移量和振速,而且将能量集中传递到工具头作动器上,实现能量的高效传递。除此之外换能器能够对换能器和负载之间的声阻抗进行调节,保证其整个振动系统正常有效的工作。另外其实在实际工程中,一般还有以下几个重要作用:

(1)放大振幅或者说是聚能作用。变幅杆之所以能放大振幅,是由于通过它任一截面的振动能量是不变的(传播损耗不计),由于能量密度正比于振幅的平方,所以截面小的地方,能量密度大,振幅也就得到了放大。为了获得较大的振幅,应使变幅杆的共振频率(即谐振频率)和外激振动频率相等,使之处于共振状态。

(2)有效传递能量。变幅杆在检测超声中可以作为机械阻抗变换器,使换能器与声负载更好地匹配耦合,更有效地在换能器与声负载之间传递交换超声能量。

(3)固定机械系统,在超声加工中,声学系统要被很好的固定,否则将会影响加工的效果。通常情况下,我们都是在变幅杆所设计的波节上加工一个法兰盘,然后将法兰盘固定,从而将超声加工中的声学系统很好的固定,尽可能地减少机械能量的损耗。

(4)隔离作用。变幅杆使换能器和工作媒质之间获得热学和化学上的隔绝,以免使加工时多余的热量传导到换能器上,影响换能器的性能。

超声波变幅杆作为超声波振动系统的重要部件,起到非常重要的作用,通过安装相应的变幅杆,可以实现不同的功效,如增大振幅,获得大的振速比,提高机械品质因数,延长换能器的使用寿命等,并将超声能量集中在较小的面积上聚能,超声波塑料焊接振动系统常采用阶梯型、圆锥形和指数型的变幅杆。
