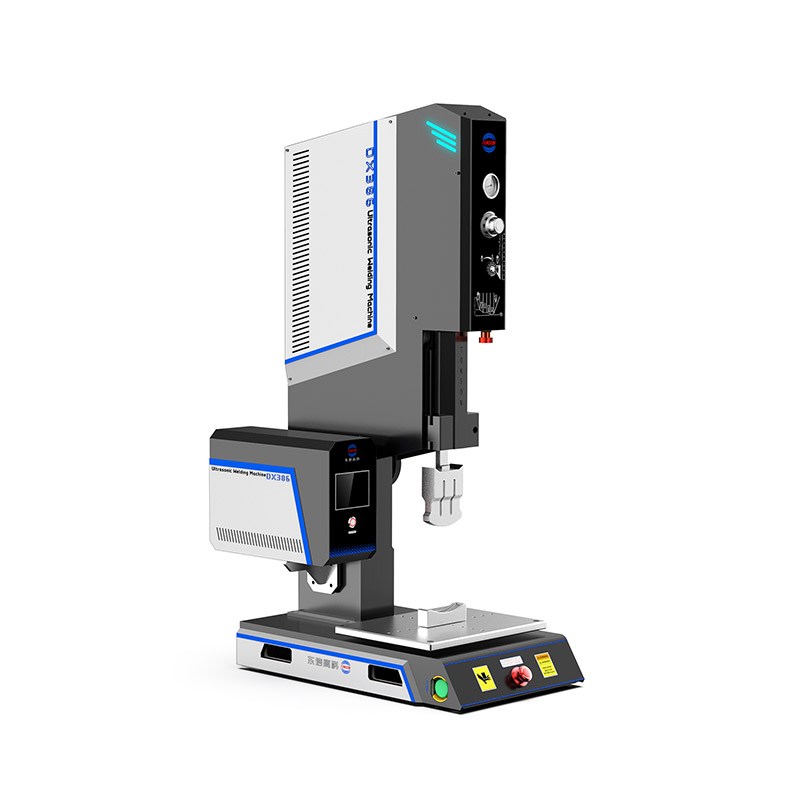

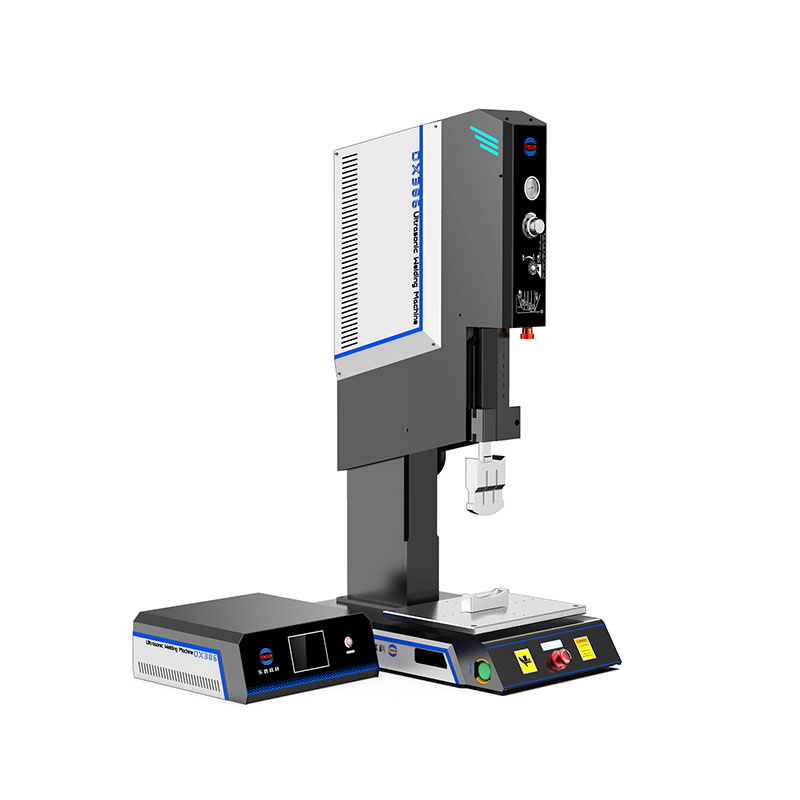

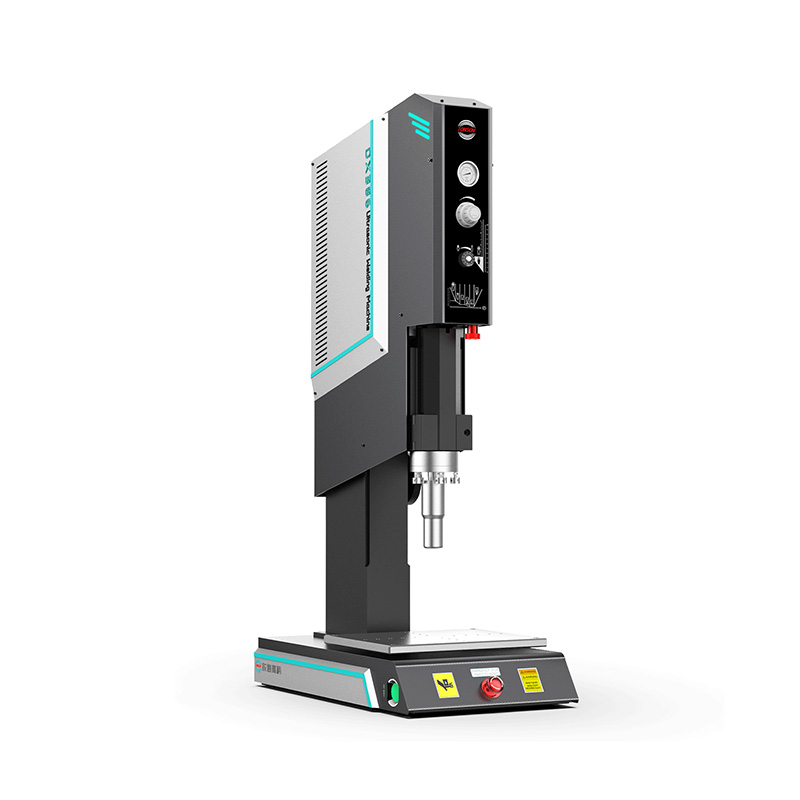

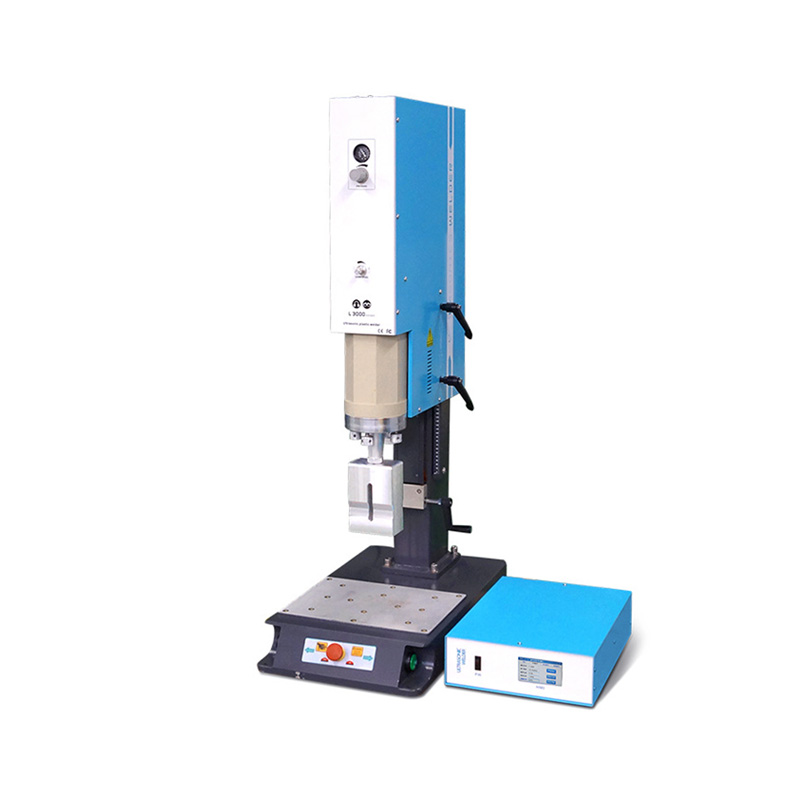

20KHz超声波焊接机

20KHz精密型超声波焊接机

  • 所属分类:超声波塑料焊接机
  • 性能特点:自动追频/模拟电路/PLC控制
  • 应用范围:热塑性塑料焊接
  • 产品概述
  • 技术参数

20KHz超声波焊接产品特点:


日本IKO精密交叉导轨、德国FESTO气动运行组件及控制系统。
日本产NTK振动子,双振式换能器,匹配皇牌钢、钛合金调幅器。
采用最新过载保护系统,确保设备全时安全运行。
智能数字自动追频超声波发生器
抱合式燕尾槽带锁紧结构设计,防止弯曲阻力比圆柱防止后仰约7.8倍,下压回升机械不偏移 。
使用滑轨,焊头升降顺畅稳定 。
带刻度四点式底调水平设计,校模方便 。
可外接其他辅助工具,如:PLC、光栅、卷料装置等,同时配备品质监控功能,监控焊接数据上下限。
焊接模式:时间模式、能量模式、功率模式、可根据产品需求使用,确保产品达到最佳的焊接效果。
焊接记录功能,可存储设备焊接完成时的频率、超声时间、超声能量、超声功率等多项参数,便于对胶件焊接情况进行数据化分析及管理。
智能数字自动追频超声波发生器。
频率追踪范围更广,适用焊头范围更广。

功能:可进行塑胶熔接、埋植、成形、铆接、点焊、切除缝合、振落等。
产品案例:碳粉盒、水箱、汽车车灯等焊接面积较大的胶件。


超声波焊接机应用领域:


包装加工行业:
在包装加工行业中很多都用到超声波焊接技术如:软管的封口特殊打包带的熔接,空气过滤袋,水处理丙纶滤袋的焊接,无纺布手提袋,瓦楞容器的密封焊接等。超声波焊接在包装行业是不折不扣的好帮手。防伪酒瓶盖、冷冻精液软管包装、指甲剪盒、自封袋、购物手提袋、牙签盒、纸杯、方便面纸碗、乳品包装盒等。



纺织行业:
超声波焊接技术在纺织行业主要应用于无纺布上,无纺布具有防潮、透气、不助燃、容易分解、可循环再用是一种环保材料使用范围广泛。适合超声波焊接的无纺布产品有:衣服花边、背包、手提袋、窗帘、雨衣、床套、枕头套、汽车套、口罩、包装带、手术衣、椅套、被套、防护服、饰品、洋伞、灯罩、玩具、手套、桌巾等。

20KHz超声波焊接机的主要优势:


(1)焊接速度快,作用时间短,作用后直接固结,不需要更多的放置和后续固结时间,有利于制件加工后直接检测,提高了加 工效率;

(2)在焊接过程中,材料特性不发生直接影响和变化,具有 保持材料相关塑性特质的加工特点,焊接强度高,而且材料特质 在加工后不会发生变化,避免了应力的产生和材料变化带来的 强度和脆性的变化。
(3)由于采用热能对粘接表面进行熔融后固结的方式进行 粘接,同时辅以加工压力的挤压作用,粘接致密性得到了充分的 保障,同时在固结过程中主要依靠塑化作用,没有溶剂的挥发和 收缩固结,连接体均匀致密,具有良好的密封性。
(4)加工成本低廉,不需任何助焊剂、气体、焊料,所用材料 清洁无污染,不会损伤工件;这是超声波焊接较中间层化学材料 粘接最大的优势所在。 焊接过程稳定,所有焊接参数均可通过软件系统进行跟踪 监控,一旦发现故障很容易进行排除和维护。

超声波塑料焊接技术,让焊接行业迈上了一个新的台阶,超声波焊接被应用的更加广泛,让不同的塑料达到更好的融合,同时也让塑料制品在我们的生活里应用更为广泛,随着超声波塑料焊接机的不断进步,其将给我们的生活带来越来越多的方便,深圳超声波焊接机生产厂家,首选东信高科,欢迎来电咨询。



20KHZ精密型超声波焊接机 TS-2020 TS-2026
输出功率 2000W/2600W
频率 20KHZ
输入电压 220VAC
气压 0.01-0.07Mpa
冷却系统 风冷
机头可调高度范围 360mm
支持模具尺寸 Φ240mm(最大)
焊头行程 80/100mm
Z轴可调精度 ±0.01mm
焊接时间精度 ±0.005s
焊接时间范围 0.01-999sec
幅度控制范围 ±25HZ
调幅器变比 1:1.25 1:1.5 1:1.75 1:2 1:2.5
输出界面 彩色人机界面
语言选择 中文/其他
频率/功率显示 人机界面实时显示
异常警报显示 包括发生器、换能器、模具异常监控
超声振幅调节 10%-100%可调,最小调节精度1%
气缸速度调整 FESTO精密速度调节阀控制
