超声波塑料熔接机

超声波塑料熔接机

  • 所属分类:超声波塑料熔接机
  • 性能特点:自动追频/模拟电路/PLC控制
  • 应用范围:热熔性塑料熔接
  • 产品概述
  • 技术参数
超声波塑料熔接机主要由主电路、声学系统、气动加压系统、自动控制系统、机械部分构成。其中声学系统是核心的部分。超声波塑料熔接机的结构示意图如图1所示。声学系统有换能器、调幅器、焊接头组成。其中逆变器将50Hz工频交流电转换为20KHz高频交流电提供给换能器,换能器将高频交流电能转化为高频振动能,调幅器调整振动幅度,得到适合焊接的振幅,焊头将高频振动能传递到焊接件间的接触面上,使两塑料接触面处的分子产生内摩擦和剪切摩擦,从而产生大量热量,温度急剧上升,接触面处塑料达到熔化状态,超声停止后,保持作用于塑料件的压力一定时间,接触面上熔化的塑料逐`渐冷却凝固成具有一定强度的接头,实现熔接。超声波的熔接周期一般为数秒,取决于焊接件尺寸和焊接面积。其中保压时间仅为,025~1秒。

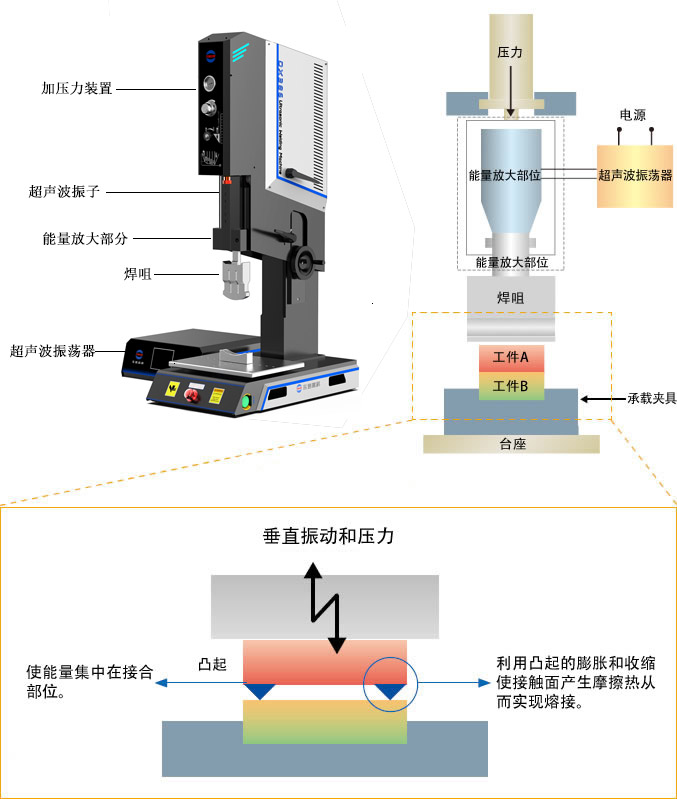

超声波塑料熔接机结构示意图
超声波塑料熔接几乎完全克服了传统焊接工艺的弊端,具有突出的优点表现在:
1)焊接时间短。约为1秒到几秒,加上机械作业时间在内不超10秒。这样特别适合自动化程度高、大批量生产的场合;
2)无表面损坏,不会产生外观异常现象;
3)熔接部分以外的区域不发热;
4)焊接前不需要任何前处理;
5)焊接后能保证密封性;
6)无需另行加工,能保证产品的一致性;
7)操作简单,既能手工操作也能自动操作;
8)耗电省,工作场所基本无异味,对环境无污染。
这些优点使得超声波塑料熔接工艺操作简单、安全可靠,焊接速度快,降低了产品成本,提高了经济效益。同时还可以选用铆接、埋植、切割、成型、封口等方式进行焊接,焊接形式多样,能满足不同场合的要求。超声波塑料熔接的突出优点正好克服了传统塑料连接的缺点,并且能够实现产品的大规模大批量生产,自动化控制。

最大输出功率 2600 W
工作频率 15KHZ
焊接时间 0一3秒(可调)
预压时间 0一3秒(可调)
保压时间 0一3秒(可调)
气缸行程 100MM
气源压力 0.15Mpa一0.6Mpa
电源 AC220V±10%   50KHZ
